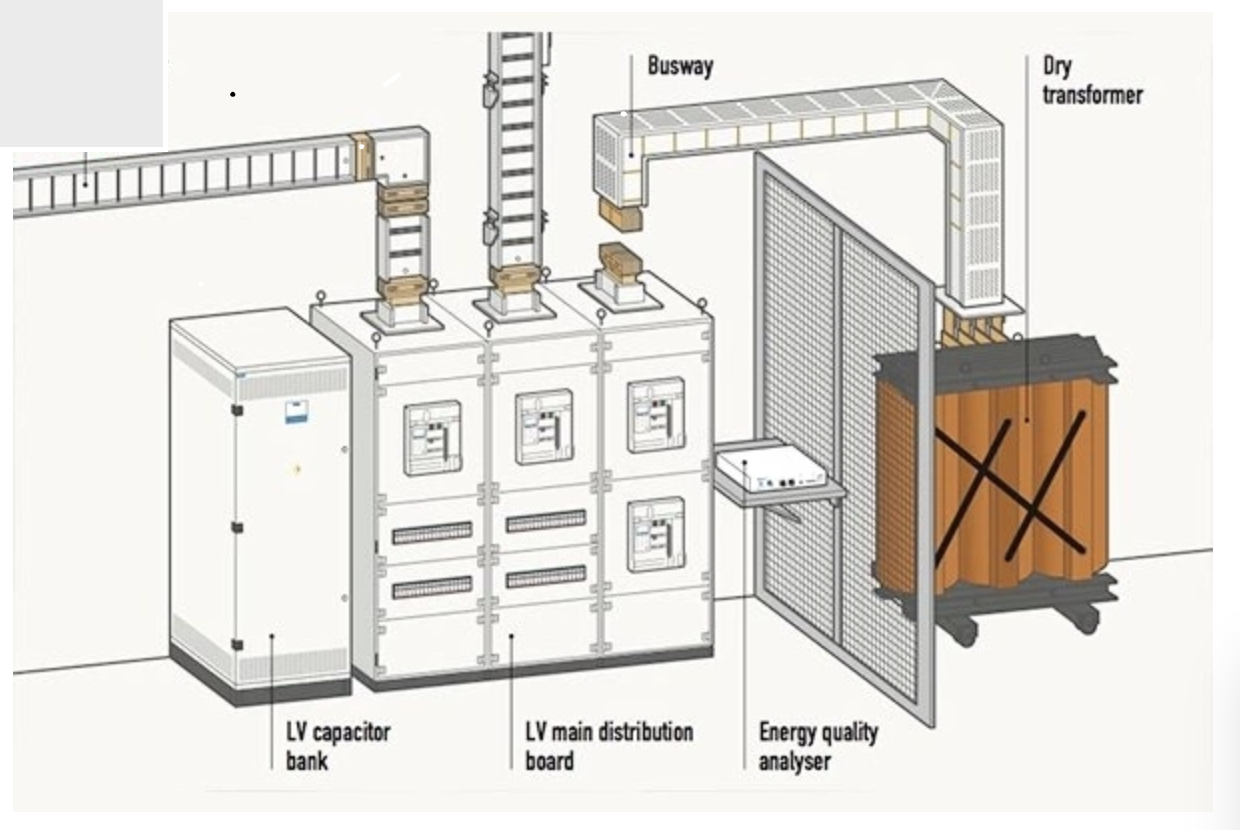

Thanh dẫn điện busway là gì?

Busway là tên tiếng anh sẽ là thanh dẫn điện. Đây là một hệ thống thanh dẫn điện, được dùng để thay thế cáp điện, chế tạo dưới dạng thanh vỏ bọc cứng. sử dụng lõi đồng hoặc nhôm đặt trong đó để dẫn điện và phủ vật liệu cách điện khác biệt nhằm tăng kỹ năng bình an điện hơn so với dùng dây dẫn truyền thống.

Thông thường, các thanh dẫn điện busway có chiều dài tối đa là 3m theo kích thước tiêu chuẩn, các đầu khớp nối được lắp đặt với nhau rất linh hoạt và dễ dàng.

Trong những công trình xây dựng, bạn có thể lựa chọn dây cáp điện hoặc thanh dẫn điện tùy vào mục đích và nhu cầu sử dụng. Nếu dùng dây cáp điện, người ta thường sẽ dùng hệ thống thang máng cáp nhằm tăng tính thẩm mỹ, đảm bảo bình an, dẫn hướng cho toàn thể dây dẫn.

Trên thị trường hiện nay  có 3 phương pháp xử lý bề mặt máng cáp.

2. Cấu tạo thanh dẫn điện busway

2.1. Vỏ của thanh dẫn điện

Vỏ của thanh dẫn điện busway được làm từ thép và nhôm cao cấp nhằm mục tiêu giảm từ trễ và hao tổn vì dòng điện xoáy khi có dòng điện lớn đi qua. Vỏ thanh dẫn điện còn được phủ lớp sơn epoxy cao cấp và bền bỉ theo thời gian. Lớp sơn này có tính năng chống tĩnh điện, chống gỉ sét và chịu được sự ăn mòn từ aixt hay hóa chất,…

Vỏ thanh dẫn được trực tiếp đúc vào lõi, bọc kín lại và chỉ để lộ ra 2 khớp nối có thể để bảo vệ lõi đồng dưới tác động của cơ học và môi trường.

2.2. Thanh dẫn

Thanh dẫn busway được làm từ vật liệu đồng cao cấp với độ sạch lên đến 99.9% nhằm mục đích đảm bảo cho quá trình dẫn điện tốt nhất để phù hợp với công suất xây đắp. Ngoài ra, các điểm khớp nối là lưỡng kim để đảm bảo độ cứng khi đưa vào lắp đặt thành quả.

2.3. tài năng cách điện của thanh dẫn

Thông thường, mỗi một thanh dẫn đều được phủ một lớp màng cách điện polyester màn chơi A (1300c Du) để đảm bảo an ninh cho người dùng, tránh bị rò rỉ điện ra ngoài dưới tác động của môi trường.

Polyester là một loại sợi polymer nhân tạo tổng hợp được phát triển từ quá trình hòa trộn giữa Ethylene Glycol và Terephthalic Acid, vốn là các chất được điều chế từ dầu mỏ và than đá. do làm từ chất liệu đặc biệt nên có khả năng chịu đựng được nhiệt độ lớn trong một khoảng thời gian dài khi có hiện tượng ngắn mạch xảy ra.

2.4. Hệ thống giá treo đỡ

Khi tiến hành lắp đặt hệ thống giá treo đỡ cho thanh busway đều phải theo tiêu chuẩn của nhà phát triển.

Theo đó, các thanh dẫn feeder và plugin khi lắp đặt trong nhà khoảng cách tối đa giữa các giá treo là 30M khi lắp ngang và 5M khi lắp thẳng đứng. Còn ở ngoài trời là 1.5M cho cả 2 trường hợp.

Còn có một cách khác để lắp đặt hệ thống treo đỡ cho thanh dẫn điện hay dây dẫn điện, đó là sử dụng máng cáp mạ kẽm nhúng nóng. Loại máng cáp này có độ bền cao, có kỹ năng chống chịu tốt trước tác động của môi trường.

3. Ưu điểm của thanh dẫn điện busway

Loại thanh dẫn điện này kể từ khi được đưa vào sử dụng, đã được rất nhiều đơn vị tin sử dụng vì những ưu điểm nổi trội nhưng nó mang lại:

Có kỹ năng dẫn điện rất to, lên tới 6300A, 7500A nên ít hao tổn và có kỹ năng trích lấy điện từ một trục thanh dẫn ra tại nhiều vị trí khác nhau trên thanh dẫn.

bởi các thanh dẫn điện busway được chế tạo theo kích thước quy chuẩn, các đầu nối, khớp nối tiện lợi lắp ghép, người sử dụng chỉ cần đặt vào địa điểm và kết nối các phụ kiện đi kèm. Rất linh hoạt trong việc vận chuyển và kiến tạo.

Có tính thẩm mỹ cao, tiết kiệm diện tích lắp đặt và tiết kiệm diện tích tủ phân phối điện chính, dễ dãi cho việc theo dõi, bảo trì về sau.

do có cùng một mức dòng hoạt động nhất định (1000A đối với lõi nhôm, từ 1250A hoặc 1600A trở lên đối với lõi đồng) nên toàn cục phung phí sử dụng cho hệ thống thanh dẫn busway sẽ rẻ hơn so với việc sử dụng cáp điện truyền thống.

kĩ năng tản nhiệt tốt và bền bỉ dưới tác động của lực bởi vì vỏ của thanh dẫn điện được gia vô tư kim loại.

4. Phân biệt busway, busbar và busduct

- Busbar là lõi dẫn điện. Đây là loại lõi dẫn tiêu chuẩn được là, từ đồng hoặc nhôm. Busbar Đắc địa trong tủ điện (có hay không có cách điện bảo vệ) và là phụ kiện tủ điện. Nó là thanh cái riêng lẻ trong tủ điện.

- Busway được định nghĩa theo NEMA (Hiệp hội những nhà tạo ra thiết bị điện quốc gia Mỹ): là hệ thống phân phối điện được chế tạo sẵn có chứa các lõi dẫn điện trong vỏ bọc bảo vệ, bao gồm phần thanh cái căn bản, các đầu nối, thiết bị và phụ kiện.

Hay nói các khác: Hệ thống thanh dẫn điện busway được làm từ nhiều lõi dẫn điện (busbar), vật liệu cách điện, vỏ và các phụ kiện quan trọng. Có thể thấy, busbar dễ chơi chỉ là thanh dẫn điện đơn. Còn busway là bao gồm nhiều thanh busbar có bọc cách điện xếp sát nhau và có vỏ bảo vệ.

Busway là hệ thống thay thế cáp (hay cáp loại cứng) và đây không phải là phụ kiện tủ bảng. Busway là hệ thống dây dẫn điện thay thế cáp động lực.

- Busduct là cách gọi khác của busway.
